/Poznámka o používání sond k osciloskopu|

Také jste se někdy lekli jak hrůzostrašně vypadá "obdélníkový" průběh na výstupu mikrokontroléru ? Vrtalo vám někdy hlavou proč vypadá tak mizerně ? Tak je tato poznámka určena právě vám. Děsíte se totiž úplně zbytečně. Obdélníkový průběh na který se díváte je s největší pravděpodobností docela slušný a ty škaredé překmity a zákmity jsou jen artefakty vašeho měření. Nejspíš máte prostě příliš dlouhý zemnící kabel sondy. A protože obrázek vypoví za tisíc slov, dovolím si to předvést na několika názorných fotografiích měření 16MHz obdélníkového výstupu (z STM8).

Obr.A Vyloženě mizerné připojení
Obr.A1 Sonda s poměrem 1 (alias 1x), testovaný obvod zatěžujeme kapacitou celého kabelu sondy. Hrany signálu jsou "tupé". Připojením signál zásadním způsobem kazíme. Takhle nikdy ne.
Obr.A2 Sonda s poměrem 1:10 (alias 10x) obvod už zatěžujeme pouze 1/10 kapacity kabelu. Ale vidíme nepříjemné překmity, ty vznikají kvůli indukčnosti velmi dlouhého zemnícího kabelu. Zem sondy jsem záměrně připojil velice daleko od země MCU. Tohle měření je velice orientační a slouží nanejvýš ke zjištění zda je nějaký signál přítomen než k jeho parametrům.
Obr.B Výrazně lepší způsob zapojení - snažíme se zkrátit délku GND přívodu na minimum
Obr.B1 Zemnící kabel sondy je přiveden co nejblíž zemi MCU. Výsledek je o poznání lepší.

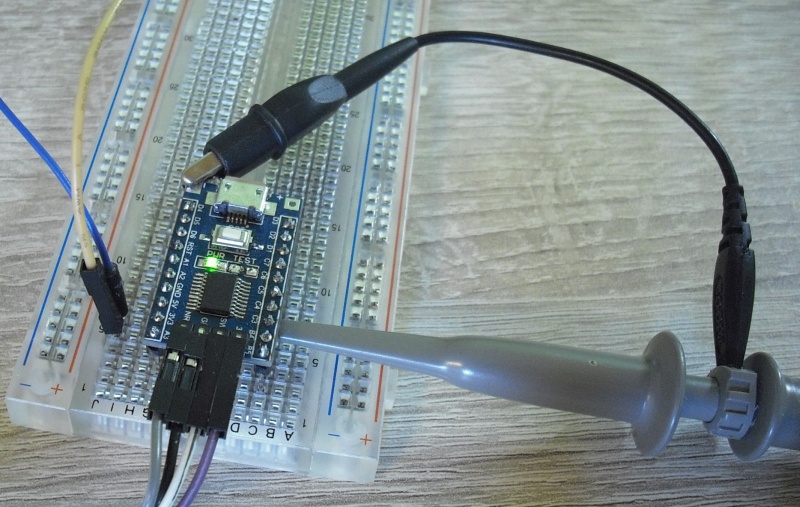

Obr.C Nejlepší způsob připojení daného HW danou sondou. Použití pružinky minimalizuje délku zemnícího přívodu a minimalizuje jeho indukčnost. Pružinka je výbava většiny sond od 100MHz, dávejte při jejím použití pozor ať vám neodskočí a neudělá nepříjemný zkrat.
Obr.C1 Použitím pružinky eliminujeme většinu nežádoucích jevů.
Obr.D Jednoduché srovnání všech variant
Přirozeně tohle ani zdaleka není definitivní výsledek a zcela určitě nemůžete tvrdit, že takhle už ten obdélníkový signál určitě vypadá. Protože přenosové pásmo sondy (zde 100MHz) a osciloskopu (zde také 100MHz) limitují rychlost přeběhu (strmost stoupání nebo klesání stopy) na řádově 0.1V/ns (tedy 1V za cca 10ns). Na posledním snímku vidíme že signál má rychlost přeběhu okolo 3.5V za 10ns, tedy rozhodně víc jak přibližný limit sond a osciloskopu (1V za 10ns). Skoro jistě nám tedy osciloskop se sondou limitují rychlost přeběhu a obdélníkový signál který pozorujeme má doopravdy doby přeběhu ještě kratší (v tutoriálu o PWM na Attiny jsme viděli že hrany jsou typicky kratší jak 3ns). Tak či onak, rozhodně jsme nám lepší zapojení umožnilo daleko přesněji zjistit například amplitudu signálu... so happy probing.
